Монтаж ИТП и функционал блоков

В ИТП (индивидуальный тепловой пункт) устанавливается различное оборудование в зависимости от его назначения. Состав ИТП определяется на основании опросного листа и технических условия от теплоснабжающей организации. Основное оборудование входящее в состав:

• насосное оборудование;

• теплообменники;

• шкафы автоматизации;

• регулирующее оборудование (регуляторы давления и температуры, регулирующие клапана);

• термометры, манометры, датчики и т.д;

• трубопроводная арматура (затворы, краны, фильтра, предохранительные клапаны, виброкомпенсаторы).

Блочный ИТП

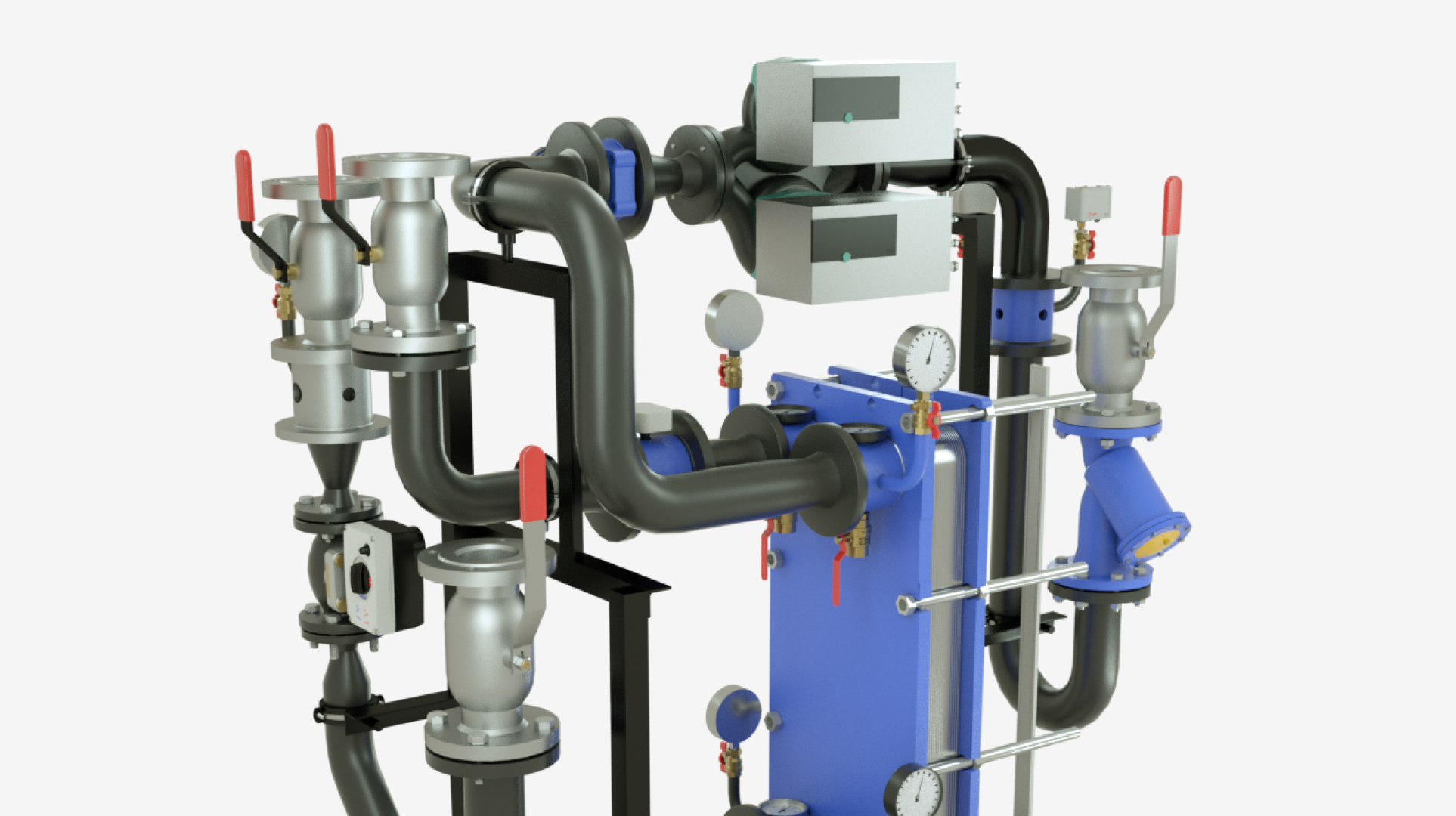

Для сокращения сроков производства работ по монтажу ИТП и увеличения качества применяют готовые блоки заводской готовности:

- Блок ввода

- Блок отопления

- Блок ГВС

- Блок подпитки

- Блок распределительный

Блок ввода

Блок ввода обеспечивает распределение теплоносителя из теплосети между остальными узлами. В состав блока могут входить запорная арматуры, грязевики и сетчатые фильтры, приборы учета тепла и регуляторы перепада давления. В закрытых системах сетчатый фильтр монтируется только на подающем трубопроводе, а в открытых на подающем и обратном.

Блок отопления

Соответствующая заданному отопительному графику температура теплоносителя в контуре отопления поддерживается электронным регулятором (контроллером), который в зависимости от показаний датчика температуры наружного воздуха, и температуры воды на выходе в систему теплопотребления, измеряемой температурным датчиком, воздействует на электропривод клапана, регулирующего расход греющего теплоносителя.

Циркуляция воды в системе отопления поддерживается насосом. Сдвоенный насос или два раздельных работают поочередно для равномерной наработки ресурса и исключения заклинивания от простоя. Переключение насосов происходит запланировано по заданному графику, либо при аварии работающего насоса.

Для исключения возможности включения не заполненного водой насоса на линии всасывания устанавливаем реле давления РД, разрывающее их цепи питания при падении давления в трубопроводах ниже 0,2 кг/см2 и включающее их при увеличении установленного давления.

Для защиты оборудования узла присоединения от загрязнения на обратном трубопроводе второго контура системы отопления устанавливаем сетчатый фильтр.

Для защиты системы отопления от повышения давления на обратном трубопроводе устанавливается предохранительный клапан.

Для компенсации теплового расширения воды в системе отопления ИТП устанавливается расширительный бак.

Подпитка системы отопления осуществляется из обратного трубопровода тепловой сети. В качестве регулятора подпитки применяется соленоидный клапан, который открывается/закрывается по датчику или реле давления (устанавливаемого на обратном трубопроводе). Для защиты оборудования линии подпитки от загрязнения установлен сетчатый фильтр.

Блок ГВС

Заданная температура ГВС поддерживается электронным регулятором (контроллером), который в зависимости от показаний датчика температуры воды на выходе из узла присоединения, измеряемой температурным датчиком, воздействует на электропривод клапана, регулирующего расход греющего теплоносителя.

Циркуляция воды в системе ГВС поддерживается насосом. Для исключения возможности включения не заполненного водой насоса на линии всасывания установлено реле давления, разрывающее их цепи питания при падении давления в трубопроводах ниже 0,2 кг/см2 и включающее их при увеличении давления.

Для защиты оборудования узла присоединения от загрязнения на циркуляционном и ХВС трубопроводе системы ГВС установлен сетчатый фильтр с магнитной вставкой.

Для защиты системы ГВС от повышения давления на подающем трубопроводе устанавливается регулируемый предохранительный клапан.

Блок подпитки

Блок подпитки обеспечивает заполнение и поддержания давления в системах теплопотребления. На обратном трубопроводе системы теплопотребления установлено реле давления или датчик давления. При падении давления в системе ниже допустимого подается сигнал на контроллер, который обрабатывая информацию, открывает соленоидный клапан и включает повысительный насос (при достаточном давлении в подпитывающем трубопроводе для подпитки системы насосы не устанавливаются).

Блок распределительный

Блок распределительный обеспечивает распределение потоков в системах теплопотребления. Изменяя настройку балансировочных клапанов возможно выставить необходимый расход на систему. Для контроля параметров установлены оборудование КИП, при необходимости каждую ветку можно отключить или запустить отдельно.

Монтаж

• Соединение труб производим согласно проекту используя: фланцевое, резьбовое или приварное соединение в зависимости от выбранного технического решения в проекте. При подключении труб используем исправные и подходящие рабочие инструменты.

• ИТП оснащаем контрольно-измерительными приборами произведенными в соответствии с требованиями нормативных документов;

• Для опорожнения оборудования, трубопроводов ИТП и систем теплопотребления монтируем дренажные краны;

• Устанавливаем щит управления, для электрического питания и управления работой ИТП, в котором размещены: контроллеры, коммутационная и защитная электроаппаратура. Состав и работу оборудования щита управления описываем в «Руководстве по эксплуатации».

Номинальные характеристики приводим в паспорте ИТП. Состав основного оборудования, его основные характеристики описываем в паспорте ИТП (более подробные сведения приводим в соответствующих технических описаниях).
